Bridging (Bridge)

BRIDGING

Pengertian Bridging (Bridge)

Bridge merupakan suatu alat yang bisa menghubungkan jaringan komputer LAN (Local arean Network) dengan jaringan LAN yang lain. Bridge bisa menghubungkan tipe jaringan komputer yang berbeda (misalnya seperti Ethernet atau Fast Ethernet), atau tipe jaringan yang serupa lainnya. Bridge juga ialah alat yang dapat mempelajari alamat link yang ada pada setiap perangkat yang terhubung dengannya serta juga bisa mengatur alur frame berdasarkan alamat tersebut.

Jenis–Jenis Bridge

Bridge sendiri terdiri dari beberapa jenis, tergantung dari kebutuhan dari pengguna jaringan komputer tersebut. Nah, Berikut ini merupakan beberapa jenis

dari bridge yaitu :

A. Bridge Lokal

Bridge Lokal adalah jenis bridge paling sederhana. Bridge lokal dipergunakan sebagai pemecahan jaringan pada lokasi yang berdekatan, dan biasanya dapat dilakukan dengan menggunakan koneksi kabel biasa.

B. Bridge Remote

Bridge Remote adalah jenis bridge yang di[akai untuk membuat suatu bentuk WAN  yang basicnya merupakan LAN. Jadi suatu jaringan LAN dapat dibuat menjadi jaringan yang lebih luas dengan menggunakan bridge remote. Dengan begitu, komunikasi antara instansi yang mempunyai lokasi cukup jauh dapat tetap terjalin dengan menggunakan koneksi jaringan LAN.

C. Bridge Wireless

Bridge wireless terkadang diimplementasikan pada penggunaan hotspot. Bridge wirelless akan menggabungkan koneksi kabel dengan koneksi tanpa kabel. Untuk menerima sinyal data, memakai kabel, sedangkan untuk meneruskan dan mentransmisikan data, digunakan koneksi wirelees atau nirkabel.

Fungsi Bridging (Bridge)

Bridge merupakan alat yang berguna sebagai penghubung antara dua jaringan. Bridge juga digunakan untuk memecah satu jaringan yang besar menjadi dua jaringan lebih kecil sehingga akan meningkatkan performa jaringan. kegunaan bridge lainnya secara detail bisa dijelaskan dibawah ini.

A. Untuk Penghubung antara 2 Jaringan di Tempat Jauh

Secara geografis, ibaratkan saja di sebuah universitas, terdapat beberapa bangunan yang terpisah cukup jauh. Akan lebih ekonomis untuk mempunyai LAN yang terpisah di beberapa bangunan dan menghubungkannya dengan bridge.

B. Otonomi dari beberapa Jaringan

Seperti di jaringan perkantoran, setiap departemen mempuinyai kepentingannya masing-masing, mempunyai komputer pribadi, workstation, serta servernya sendiri. Setiap departemen yang tujuannya berbeda akan lebih baik dengan jaringan yang berbeda tetapi terhubung dengan menggunakan bridge.

C. Untuk Mengakomodasi Beban Jaringan

jika universitas banyak workstation yang kelebihan beban karena banyak digunakan oleh mahasiswa serta dosen untuk dipakai meminta file yang berada di mesin server digunakan untuk mengunduh ke mesin pengguna berdasarkan permintaan. misalkan ukuran file besar, maka akan sedikit menghambat penyimpanan di LAN tunggal, sehingga akan lebih baik lagi jika menggunakan dua LAN yang dihubungkan dengan bridge.

Cara Kerja Bridge

Untuk memahami cara kerja bridge, bridge bisa disamakan seperti ‘repeater yang cerdas’. Repeater bekerja dengan proses menerima sinyal yang datang dari suatu kabel jaringan dan melakukan amplifikasi pada sinyal tersebut, lalu kemudian mengirimkan sinyal tersebut ke kabel jaringan yang lainnya. Repeater melakukan proses ini secara buta tanpa mengamati isi pesan yang terkandung dalam sinyal tersebut.

Kelebihan dan Kekurangan Bridging (Bridge)

Bridge mempunyai kelebihan serta kekurangan tersendiri. berikut dibawah ini kelebihan dan kekukarangan

A. Kelebihan Bridge

Ialah hanya dapat bekerja pada lapisan Data Link, sehingga tidak dapat terjadinya transmisi dari satu protokol ke protokol lainnya. dan bridge juga mampu mendukung beberapa protokol seperti NetBEUI serta LAT yang tidak harus dilayani oleh router.

B. Kekurangan Bridge

Bridge mempunyai kekurangan seperti tidak dimungkinkannya transmisi melalui jalur atau protokol yang berbeda. dan bridge juga hanya bisa meneruskan paket dari satu jaringan ke jaringan yang lain dengan kecepatan 10 MBPS. serta Bridge juga hanya bisa meneruskan transmisi tanpa dapat menerjemahkan komunikasi antar protokol.

Konfigurasi VLAN

Konfigurasi VLAN pada Cisco Packet Tracer

   1. Ubah hostname pada switch Gedung A menjadi SW-GEDUNG-A, lalu buatlah konfigurasi VLAN gedung A di switch menjadi seperti contoh yang diatas. (Lakukan juga pada gedung B menjadi  SW-GEDUNG-B, buat konfigurasi yang sama pada gedung A di switch seperti GD_B_LT1 lakukan sampai gedung 4).

2.  Untuk melihat daftar VLAN database di switch bisa dengan perintah show vlan brief. Kita bisa lihat daftar VLAN yang ada pada switch ini. (Lakukan yang sama pada gedung B switch ke 2).

3.  Setelah VLAN sudah terbuat dan masuk dalam database switch, kita masukan VLAN tersebut ke dalam switchport dari vlan 5-20. (Lakukan yang sama pada switch ke dua gedung B masukan VLAN kedalam switchport dari vlan 25-40).

4. Setelah selesai, lalu kita lihat kembali vlan database switch gedung A dengan perintah show vlan brief. (Lakukan juga pada vlan database switch gedung B, show vlan brief).

5. Selanjutnya kita lakukan mode trunk pada switch gedung A dengan printah switchport mode trunk, switchport trunk allowed vlan 5-20, (Lakukan juga pada gedung B, switchport trunk allowed vlan 25-40)

6. Ubah hostname router data center menjadi nama panggilan kita seperti contoh diatas, lalu lakukan konfigurasi Inter-VLAN Routing dari VLAN 5-20 menggunakan ip address kelas C  VLAN 25-40 menggunakan ip address kelas B.

7. Setelah itu lakukan konfigurasi DHCP server pada router dan pada setiap client.

8.  Ubah setiap masing-masing komputer di bagian dekstop (static menjadi DHCP).

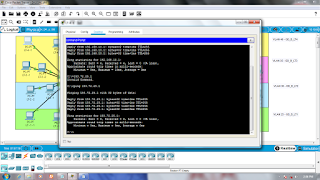

9.  Lakukan test ping kepada client lain.

10. DONE!!

\
